Коротке замикання належить до найнебезпечніших аварійних режимів електричної мережі. Воно виникає, коли між точками з різницею потенціалів утворюється шлях із дуже малим електричним опором. У побутовій мережі типовим прикладом є контакт фазного та нульового провідників. За таких умов струм різко зростає, а захисна апаратура повинна відключити пошкоджену ділянку за мінімальний час. У побутових електрощитах для цього використовують автоматичні вимикачі. Серед відповідного обладнання АСКО УКРЕМ є модульний автоматичний вимикач UProfi, призначений для захисту електричних кіл від перевантаження та короткого замикання.
Важливо розрізняти коротке замикання та перевантаження. При перевантаженні струм поступово або помірно перевищує допустиме значення через надмірну кількість підключених споживачів. КЗ характеризується різким стрибком струму, який може в багато разів перевищувати номінальний струм лінії.
Як виникає коротке замикання?
У штатному режимі електричний струм проходить через навантаження, опір якого обмежує його величину. Під час КЗ частина кола з навантаженням фактично обходиться. Через це повний опір контуру різко зменшується, а струм зростає відповідно до параметрів мережі та опору петлі короткого замикання.
Причиною аварійного режиму можуть стати різні пошкодження:
- пробій або руйнування ізоляції провідника;
- механічне пошкодження кабелю під час ремонту;
- потрапляння струмопровідного предмета між контактами;
- помилка під час монтажу або підключення обладнання;
- пошкодження внутрішніх компонентів електроприладу;
- перегрів і подальше руйнування ізоляції в місці слабкого контакту.
Після виникнення КЗ струм починає протікати за аварійним шляхом. У місці пошкодження може виникнути електрична дуга, різко підвищується температура, а електродинамічні сили впливають на струмопровідні частини. Якщо захист не перериває коло достатньо швидко, пошкодження може поширитися на кабель, клеми або обладнання.
Що відбувається з автоматом?
Автоматичний вимикач контролює струм у захищеній лінії. Для захисту від короткого замикання використовується електромагнітний розчіплювач. Коли струм досягає рівня, за якого механізм має спрацювати, електромагніт створює достатнє зусилля для розчеплення контактів.
Послідовність процесу можна умовно представити так:
- Виникає КЗ. Опір аварійної ділянки різко зменшується.
- Струм стрімко зростає. Його величина визначається параметрами мережі та опором петлі КЗ.
- Спрацьовує електромагнітний розчіплювач. Він діє значно швидше за тепловий механізм.
- Контакти розмикаються. Струм припиняється в захищеній ділянці.
- Виникає дуга під час розмикання контактів. Конструкція вимикача передбачає дугогасильну камеру, яка сприяє її гасінню.
- Аварійна лінія залишається знеструмленою. Після цього необхідно встановити причину КЗ, а не просто повторно ввімкнути автомат.
Швидкість відключення залежить від величини аварійного струму та характеристик конкретного апарата. Для автоматичних вимикачів також має значення характеристика миттєвого розчеплення, позначена літерою B, C або D. Вона визначає діапазон струму, за якого електромагнітний розчіплювач має спрацювати без суттєвої затримки.
Водночас автомат не обмежує струм короткого замикання до безпечного значення. Його завдання полягає у швидкому розриві кола. Тому важливими параметрами є не тільки номінальний струм, а й номінальна відключальна здатність, яка має відповідати можливому струму КЗ у конкретній точці мережі.

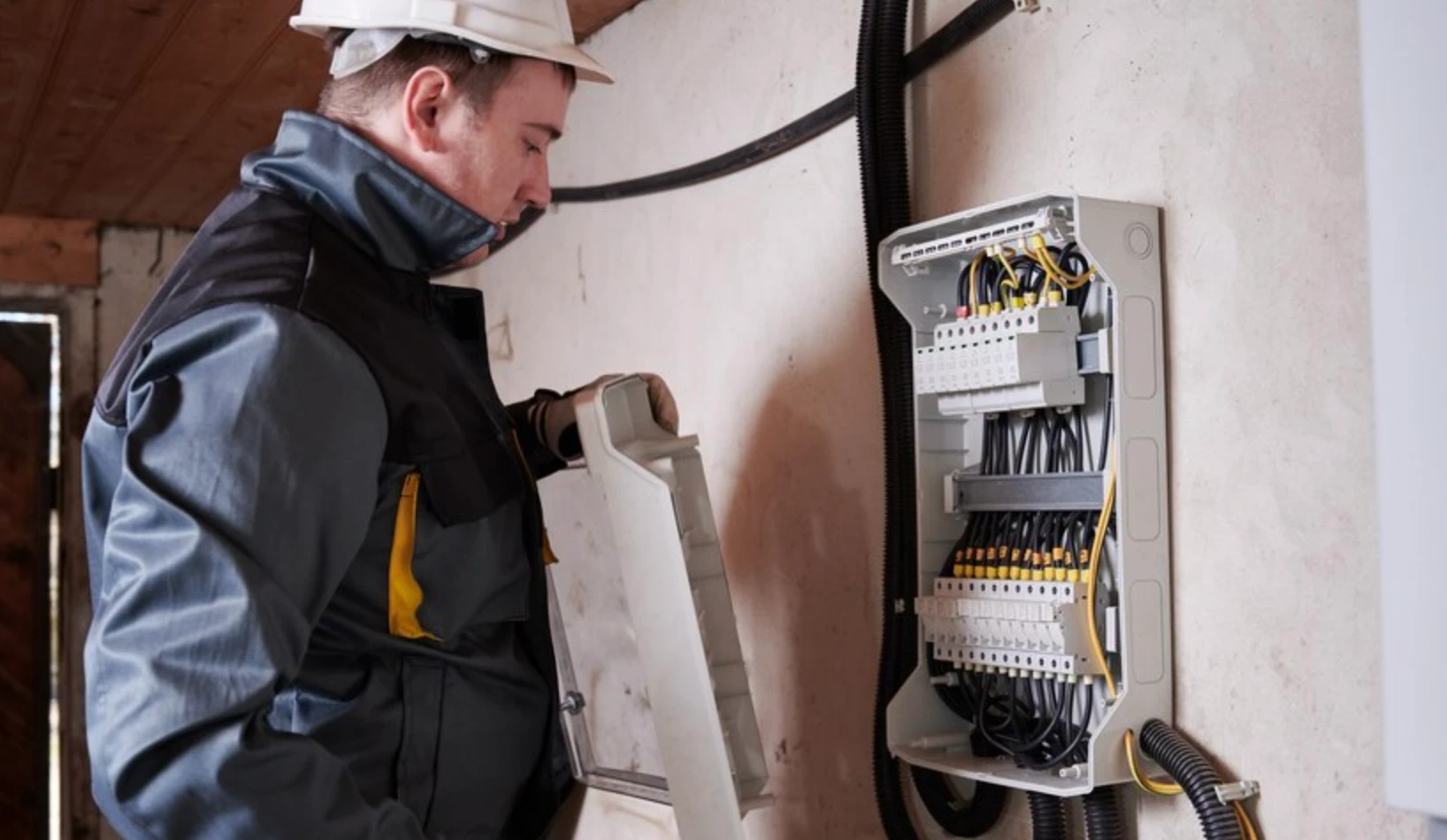

Що відбувається після спрацювання?
Після автоматичного відключення пошкоджена ділянка мережі залишається без напруги, але сама причина аварії нікуди не зникає. Повторне ввімкнення апарата без перевірки може призвести до повторного КЗ, нагрівання контактів або пошкодження обладнання.
Пошук несправності починають із визначення кола, на якому відбулося відключення. Якщо після знеструмлення всіх споживачів автомат знову миттєво спрацьовує, ймовірна несправність самої лінії або підключеного обладнання. Якщо вимикач утримується у ввімкненому положенні, далі перевіряють споживачі та підключають їх поетапно.
Для професійної діагностики застосовують вимірювання опору ізоляції, перевірку цілісності провідників та визначення параметрів петлі короткого замикання. За необхідності перевіряють розетки, клемні з'єднання, розподільні коробки та кабельні лінії. У прихованій проводці локалізація пошкодження може вимагати спеціального вимірювального обладнання.
Особливу увагу приділяють місцю, де виник аварійний струм. Навіть після відключення там можуть залишатися наслідки перегріву:
- оплавлена або потемніла ізоляція;
- сліди електричної дуги на контактах;
- ослаблені клемні з'єднання;
- деформація корпусу розетки чи апарата;
- пошкодження провідника.
Такі дефекти усувають до повторного введення лінії в експлуатацію.
Чому не можна ставити автомат більшого номіналу?
Якщо вимикач регулярно відключається через аварійний режим, заміна його на апарат із більшим номінальним струмом не усуває несправність. Більше того, такий підхід може знизити рівень захисту кабелю.
Номінальний струм автомата підбирають з урахуванням допустимого тривалого струму провідника. Відключальна здатність також має бути достатньою для очікуваного струму короткого замикання в точці встановлення. Якщо ці параметри не відповідають умовам мережі, апарат може не забезпечити необхідного захисту.
Важлива і селективність між послідовно встановленими апаратами. У правильно спроєктованій системі за можливості має відключатися найближчий до місця пошкодження захисний пристрій, а не вся мережа. Для цього враховують характеристики автоматів, їх номінали та умови експлуатації.
Чому захист потрібно підбирати за параметрами мережі?
Коротке замикання демонструє, наскільки швидко нормальний режим роботи може перейти в аварійний. Захисна апаратура повинна бути розрахована на параметри конкретної мережі, а електромонтаж виконаний так, щоб струм КЗ був своєчасно відключений.
Наявність автомата сама по собі не гарантує правильного захисту. Важливі його номінальний струм, характеристика спрацювання, відключальна здатність, кількість полюсів і сумісність із системою електроживлення. Не менш важливими залишаються переріз кабелю, якість контактів та справність усіх елементів кола. Якщо автомат відключився через коротке замикання, головним завданням є не якнайшвидше відновити живлення, а встановити та усунути причину аварії. Після професійної перевірки пошкоджена лінія може бути безпечно повернута до експлуатації.
