Встановлення чи модернізація пневмосистеми на виробництві — це рішення, яке впливає на продуктивність підприємства на роки вперед. Помилка на етапі проєктування коштує значно дорожче, ніж здається спочатку: недостатній тиск на кінцевих точках, перевитрата електроенергії, часті аварійні зупинки обладнання — усе це наслідки поспішних або аматорських розрахунків. За оцінками галузевих фахівців, до 30% енергії стисненого повітря на типовому виробництві втрачається через витоки, неправильно підібрані діаметри трубопроводів та застарілу схему трасування. Тому системний підхід до проєктування — це не розкіш, а базова вимога для будь-якого підприємства, яке працює зі стисненим повітрям.
Компанія з профільною експертизою в цій сфері ПНЕВМАТ накопичила значний досвід у проєктуванні та монтажі промислових пневмосистем, і в цій статті ми розберемо ключові етапи, через які проходить кожен грамотний проєкт: від аналізу потреб виробництва до фінального пуско-налагодження.
Чому пневмосистему не можна проєктувати «на око»
Стиснене повітря часто називають «четвертим комунальним ресурсом» підприємства — поряд з електрикою, водою та газом. Але на відміну від електромережі, помилки в пневмосистемі не завжди очевидні одразу. Вони проявляються поступово: обладнання починає працювати повільніше, зростають витрати на електроенергію, компресор працює на межі можливостей навіть при незначному навантаженні.
Головна причина таких проблем — проєктування без попереднього розрахунку. Власники виробництва нерідко замовляють компресор «з запасом» і трубопроводи «як завжди робили», не враховуючи специфіку конкретного підприємства. У результаті система або надмірно дорога в експлуатації, або не витягує пікові навантаження.
Етап 1: Аналіз потреб виробництва
Розрахунок необхідного робочого тиску
Перше, з чого починається будь-який грамотний проєкт, — це визначення тиску, який реально потрібен обладнанню. Більшість пневмоінструментів та виконавчих механізмів працюють у діапазоні 6–8 бар, але є й винятки: деякі системи фарбування чи пакування потребують стабільних 10 бар і вище.
Важливо враховувати не номінальний тиск обладнання, а тиск із запасом на втрати в мережі. Практика показує: якщо на виході з компресора тиск становить 7 бар, то на найвіддаленішій точці споживання через втрати в трубопроводах, фільтрах і з'єднаннях він може впасти до 5,5–6 бар. Тому розрахунок завжди ведеться «від споживача до компресора», а не навпаки.
Визначення витрати стисненого повітря
Другий ключовий параметр — сумарна витрата повітря (виражається в м³/хв або л/с). Тут типова помилка — просте додавання паспортних значень витрати всього обладнання. Насправді потрібно враховувати коефіцієнт одночасності роботи: рідко коли все обладнання цеху працює на 100% потужності одночасно.
Формула орієнтовного розрахунку виглядає так:
- сумарна паспортна витрата всього обладнання;
- множення на коефіцієнт одночасності (зазвичай 0,6–0,8 для більшості виробництв);
- додавання запасу 15–20% на майбутнє розширення та компенсацію витоків.
Без цього аналізу неможливо коректно підібрати ані компресор, ані діаметри магістралей.
Етап 2: Вибір компресора та системи підготовки повітря
Типи компресорів та критерії вибору
На ринку представлено кілька основних типів компресорного обладнання, і вибір залежить від характеру навантаження, необхідної якості повітря та бюджету.
| Тип компресора | Оптимальне застосування | Переваги | Обмеження |
|---|---|---|---|
| Поршневий | Невеликі виробництва, періодичне навантаження | Низька вартість, простий сервіс | Шумний, менший ресурс при постійній роботі |
| Гвинтовий (роторний) | Середні та великі виробництва, безперервна робота | Висока надійність, тихіша робота, енергоефективність | Вища початкова вартість |
| Спіральний (скрол) | Харчова, фармацевтична промисловість | Чисте повітря без олії, низький рівень шуму | Обмежена продуктивність |
| Відцентровий | Великі промислові об'єкти | Величезна продуктивність | Виправданий лише при дуже високих витратах |
Для більшості виробничих підприємств середнього розміру оптимальним вибором залишається гвинтовий компресор — він забезпечує баланс між надійністю, енергоефективністю та вартістю обслуговування.
Підготовка стисненого повітря
Компресор — лише перший елемент системи. Не менш важлива підготовка повітря: осушення, фільтрація, видалення конденсату. Вологе повітря призводить до корозії трубопроводів, поломок пневмоінструменту та браку продукції (особливо критично для фарбувальних камер і харчового виробництва).
Стандартний ланцюг підготовки повітря включає:
- Циклонний або скребковий сепаратор вологи одразу після компресора.
- Ресивер (повітрозбірник) — стабілізує тиск і накопичує запас повітря на пікові навантаження.
- Осушувач (рефрижераторний або адсорбційний — залежно від вимог до точки роси).
- Каскад фільтрів — від грубого очищення до тонкого, залежно від чутливості кінцевого обладнання.
Етап 3: Трасування трубопроводів
Схема трасування визначає, наскільки ефективно повітря дійде до кожної точки споживання. Є кілька базових принципів, яких дотримуються у промисловому проєктуванні:
- Кільцева схема замість тупикової там, де це можливо — вона забезпечує рівномірний розподіл тиску та дозволяє обслуговувати ділянку без зупинки всієї системи.
- Ухил магістралей 1–2% у бік дренажних точок — це критично важливо для видалення конденсату, який неминуче утворюється навіть після осушувача.
- Верхнє розташування магістралей із відводами вниз до споживачів — це запобігає потраплянню конденсату безпосередньо в пневмоінструмент.
- Мінімізація кількості згинів, трійників і різких переходів діаметру — кожен такий елемент створює додатковий локальний опір.
Помилки саме на цьому етапі найважче виправити постфактум, оскільки перетрасування вже змонтованої системи означає повну зупинку виробничих ліній.

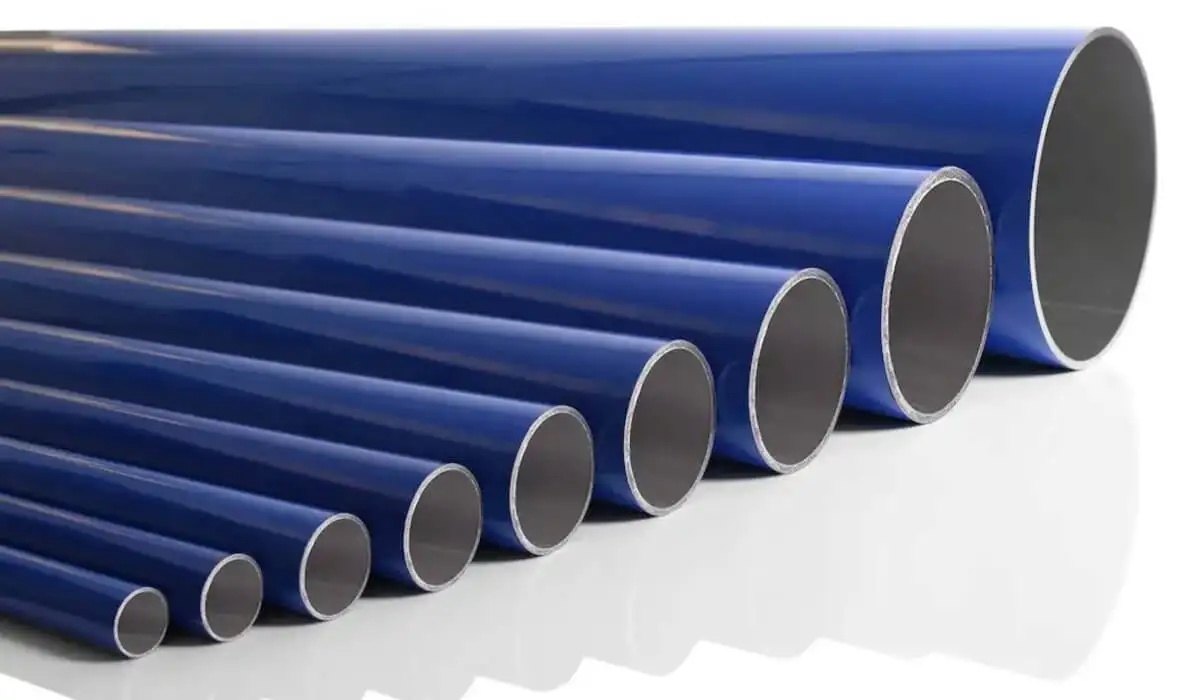

Етап 4: Підбір діаметрів магістральних трубопроводів
Діаметр труби — це не просто технічна деталь, а параметр, який напряму визначає енергоефективність усієї системи. Занижений діаметр створює надмірний опір, через що компресор змушений працювати з підвищеним тиском на виході — а це пряма перевитрата електроенергії. Завищений діаметр, навпаки, невиправдано збільшує вартість матеріалів і монтажу.
Орієнтовна залежність діаметру магістралі від витрати повітря (при швидкості потоку 6–8 м/с, що вважається оптимальною для промислових мереж):
| Витрата повітря, м³/хв | Рекомендований діаметр магістралі, мм |
|---|---|
| до 1 | 25–32 |
| 1–3 | 32–40 |
| 3–6 | 40–50 |
| 6–10 | 50–65 |
| 10–20 | 65–80 |
| понад 20 | 80 і більше (потребує окремого розрахунку) |
Це орієнтовні значення — точний розрахунок завжди враховує довжину траси, кількість відгалужень і допустимі втрати тиску для конкретного підприємства.
Етап 5: Урахування втрат тиску на довжині траси
Навіть правильно підібраний діаметр не гарантує стабільного тиску, якщо не врахувати сумарні втрати на всій довжині траси. Втрати тиску складаються з двох компонентів:
- Втрати на тертя — залежать від довжини труби, її внутрішнього діаметру та швидкості потоку повітря.
- Місцеві втрати — виникають на кожному коліні, трійнику, редукторі, фільтрі чи звуженні перерізу. Кожен такий елемент прийнято перераховувати в «еквівалентну довжину» прямої труби для спрощення розрахунків.
Загальноприйнята інженерна норма: сумарні втрати тиску від компресора до найвіддаленішої точки споживання не повинні перевищувати 0,1–0,3 бар. Якщо розрахунок показує більші втрати, це сигнал переглянути або діаметр магістралі, або схему трасування — інакше кінцеве обладнання постійно недоотримуватиме робочий тиск.
Типові помилки при самостійному проєктуванні
Практика показує, що навіть досвідчені технічні фахівці, які проєктують пневмосистему без спеціалізованих інструментів розрахунку, регулярно припускаються одних і тих самих помилок:
- Розрахунок «за прикладом сусіднього цеху» — без урахування реальної витрати і конфігурації власного обладнання.
- Ігнорування коефіцієнта одночасності — призводить до придбання надлишково потужного (і дорогого в експлуатації) компресора.
- Занижений діаметр магістралей «для економії» на етапі закупівлі матеріалів — обертається прихованою перевитратою електроенергії протягом усього терміну експлуатації.
- Відсутність ресивера достатнього об'єму — система не витримує пікові навантаження, тиск «просідає» при одночасному запуску кількох одиниць обладнання.
- Тупикові ділянки без дренажу — конденсат накопичується, що призводить до корозії та поломок пневмоінструменту.
- Відсутність запасу на розширення виробництва — за кілька років доводиться повністю перепроєктовувати мережу замість того, щоб просто підключити нову ділянку.
Кожна з цих помилок окремо здається незначною, але в сукупності вони можуть підвищити експлуатаційні витрати підприємства на 20–40% порівняно з грамотно спроєктованою системою.
Проєктування «під ключ» як спосіб уникнути ризиків
Через складність точних інженерних розрахунків усе більше підприємств обирають комплексний підхід — замовлення проєктування пневмосистеми «під ключ» у спеціалізованої компанії. У такому форматі виконується повний цикл робіт: обстеження виробництва, розрахунок навантажень, підбір компресорного обладнання та системи підготовки повітря, проєктування схеми трасування з урахуванням втрат тиску, а також підбір матеріалів і супровід монтажу.
На сайті ПНЕВМАТ представлена окрема категорія послуг із проєктування пневмосистем «під ключ», де фахівці беруть на себе весь інженерний розрахунок — від технічного завдання до готової робочої документації. Це дозволяє власнику виробництва отримати систему, яка одразу відповідає реальним потребам підприємства, без подальших переробок і додаткових витрат на виправлення помилок проєктування.
Висновок
Грамотне проєктування пневмосистеми — це послідовний інженерний процес, а не набір типових рішень «як завжди». Аналіз реальних потреб виробництва, правильний підбір компресора, продумане трасування, точний розрахунок діаметрів магістралей і врахування втрат тиску — усі ці етапи взаємопов'язані, і помилка на будь-якому з них знижує ефективність усієї системи. Саме тому для підприємств, які прагнуть отримати надійну та економічно обґрунтовану пневмосистему з першого разу, звернення до фахівців із комплексним підходом до проєктування залишається найбезпечнішим рішенням.
