При проектировании современных инженерных систем вопросы безопасности всегда выходят на первый план. Любой резкий скачок давления в трубопроводе может спровоцировать серьезную аварию и вывести из строя дорогое оборудование. В такие критические моменты качественный предохранительный клапан становится единственным барьером, защищающим всю систему от разрушения. Устройство работает полностью автоматически, моментально сбрасывая излишки рабочей среды. Понимание его внутреннего устройства помогает инженерам и закупщикам сделать правильный выбор.
Корпус и фланцы: внешняя защита
Первое, что видит специалист, — массивный корпус. И это не та деталь, на которой стоит экономить. В трубопроводной отрасли слишком хорошо знают цену тонким стенкам и сомнительным сплавам. Один гидроудар способен превратить дешёвую арматуру в дорогостоящий урок. Именно поэтому в СППК используется сталь EN-1.0619, рассчитанная на серьёзные механические нагрузки и температуру до +250 °C.
Ключевые особенности корпуса:
- прочная литая конструкция из стали EN-1.0619;
- фланцевое соединение, устойчивое к вибрациям;
- работа при номинальном давлении PN16 (1,6 МПа);
- совместимость с водой, паром и сжатым воздухом.
Из практики можно сказать: чаще всего проблемы возникают не из-за самого клапана, а из-за попыток «немного сэкономить» на материале корпуса. Экономия получается своеобразной — сначала дешевле, потом значительно дороже.
Нержавеющая сталь: сердце механики
Если корпус можно сравнить с бронёй, то внутренние детали — это нервная система клапана. Шток, направляющая, седло и плунжер постоянно находятся в движении и испытывают серьёзные нагрузки. Здесь уже недостаточно просто прочного металла. Нужна точность.
Внутренний узел выполняется из нержавеющей стали EN-1.4021:
- материал устойчив к коррозии;
- сохраняет геометрию при частых циклах открытия;
- обеспечивает плавный ход штока;
- уменьшает износ сопрягаемых поверхностей;
- подходит для работы с агрессивными средами.
Многие удивляются, насколько быстро может выйти из строя клапан с некачественными внутренними элементами. Снаружи всё выглядит идеально, а внутри детали уже начинают «съедать» друг друга. В хорошем СППК подобные процессы растягиваются на годы. Гарантированный ресурс службы от 10 лет здесь выглядит вполне реалистично.
Класс герметичности и давление
Предохранительный клапан большую часть времени находится в ожидании. Он не должен подтекать, шипеть и напоминать о себе без необходимости. Именно поэтому большое значение имеет качество сопряжения седла и тарелки.
Основные характеристики узла:
- высший класс герметичности «А»;
- точное срабатывание при превышении давления;
- рабочее давление до 1,6 МПа;
- возможность эксплуатации в системах различного назначения.
Пружинные предохранительные клапаны прямого действия работают достаточно просто. Давление превышает заданный предел — плунжер поднимается, среда сбрасывается. Давление стабилизировалось — пружина возвращает всё на место. Никакой электроники, датчиков и сложных алгоритмов. Иногда именно самые простые инженерные решения оказываются наиболее живучими.

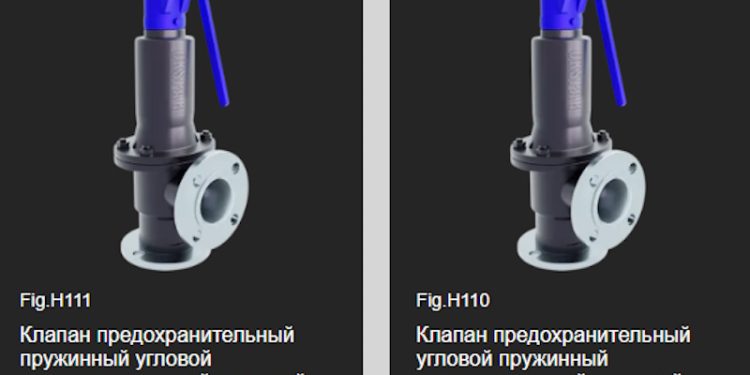

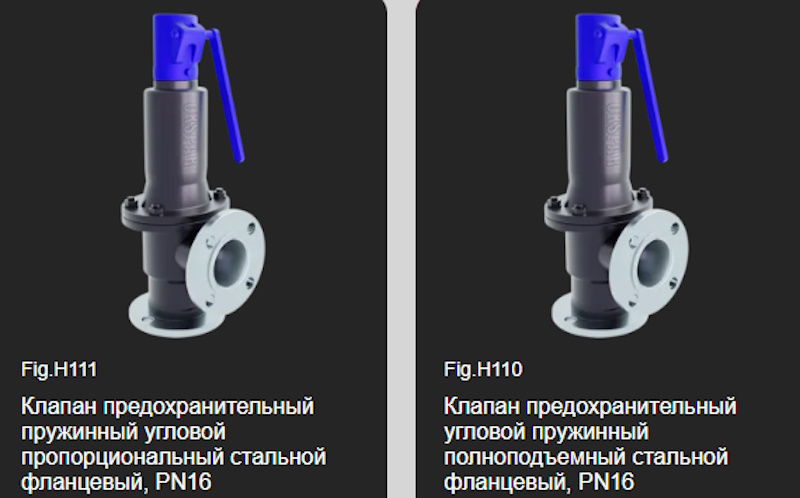

К слову, модели Fig. H110 имеют полноподъёмную конструкцию, а Fig. H111 работают пропорционально, постепенно увеличивая проходное сечение. Выбор зависит от характера системы и скорости роста давления.
Правила монтажа: только вертикально
Даже самый качественный клапан можно испортить неправильной установкой. Монтажники иногда шутят, что инструкция существует исключительно для того, чтобы её нарушать. С предохранительными клапанами такой подход обычно заканчивается плохо.
При монтаже необходимо учитывать следующие моменты:
- установка допускается только вертикально;
- необходимо исключить перекос штока;
- следует обеспечить свободный сброс рабочей среды;
- важно сохранять доступ для обслуживания и ремонта.
Вертикальное положение нужно не ради красоты. Так обеспечивается правильная работа пружины и точное перемещение плунжера. При наклонной установке возрастает риск подклинивания механизма. А клапан, который не открылся в нужный момент, перестаёт быть элементом защиты и превращается в декоративную металлическую деталь.
Секреты надёжности клапанов UKSPAR
Надёжность СППК складывается не из одного громкого параметра, а из сочетания десятков инженерных мелочей: качественной стали, точной обработки седла, ресурса пружины EN-1.8159 и правильного монтажа. Именно поэтому клапаны UKSPAR одинаково уверенно работают на небольших бойлерах Ду20 и на крупных промышленных трубопроводах диаметром до Ду250. Хороший предохранительный клапан редко становится героем производственных совещаний — и это лучший комплимент для такой арматуры. Если о нём никто не вспоминает годами, значит, он делает свою работу идеально.
